微机控制松弛试验机是进行预应力混凝土用钢丝、PC钢棒及钢绞线松弛试验的新型设备。采用微机控制试验过程，数据自动采集及自动处理，减少了人员的劳动强度，增加了试验准确性，是企业、科研院所理想的试验设备。该设备配置适当附件还可以做其它试样的拉伸和压缩试验。
一、执行标准
GB/T5224-2003《预应力混凝土用钢绞线》
GB/T10120-1996《金属应力松弛试验方法》
二、产品主要功能、特点

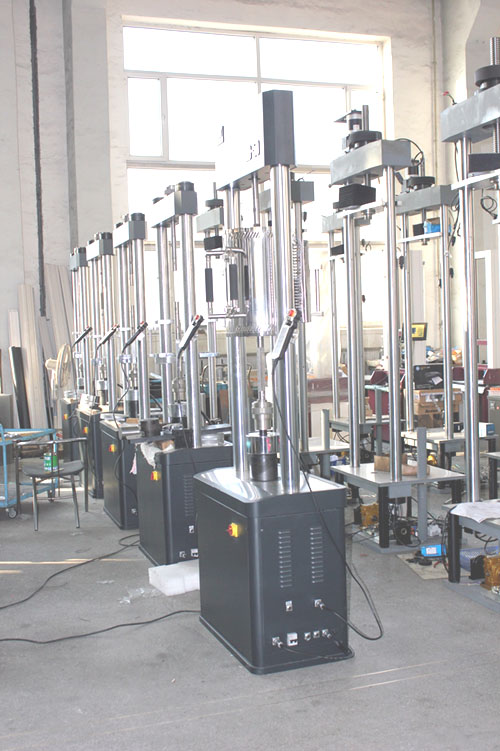

1、该试验机采用立式结构，上横梁通过双立柱与工作台构成拉伸试验空间，动力传动机构（由交流伺服调速电机、减速机、丝杠副组成）安装在工作台的下方，加载丝杠上下移动带动下钳口移动，从而实现对试样加载；测力传感器安装在上横梁上，并与上钳口连接。试验机具有很高的刚度，确保试验机结果的准确性；
2、采用工控计算机，抗干扰性能高，适用于长期工作。
3、基于Windows98/Windows2000/Windows XP平台计算机专用软件，充分吸取了国外同类产品先进经验，根据国家标准GB/T5224-2003《预应力混凝土用钢绞线》、GB/T10120-1996《金属应力松弛试验方法》的相关要求设计，功能完善：
3.1 设有标准试验程序，按下快捷键，试验系统就可以按照标准要求在5分钟内将钢绞线加载至破断负荷的70%或80%，保持2分钟内自动开始记录试验数据、到达设定时间后自动终止试验。
3.2 试验曲线与理论拟合曲线的相关系数达到99%以上，因此可以用72小时的试验数据推算1000小时的松弛率，缩短了实际实验时间。
4、试验机采用钢绞线专用传感器，具有很强抵抗松弛和蠕变的能力强，长时间受力零点漂移,灵敏度系数可保证在许可范围内。
5．钢绞线锚具采用特殊材料特殊工艺，使用寿命长，夹持可靠。
三、主要技术参数：
|
1 |
额定试验力 |
100kN |
300kN |
|
2 |
试验力测量范围 |
2-100%全程不分档 |
|
3 |
试验力精度 |
优于±1% |
|
4 |
试验力分辨率 |
0.05%/FS |
|
5 |
速度调节范围 |
0—50mm/min |
|
6 |
初始载荷施加方法 |
自动施加70%破断载荷或80%破断载荷 |
|
7 |
加载程序 |
匀速自动加载，保持2min后自动记录 |
|
8 |
加载速度 |
100-5000N/S任意设定 |
|
9 |
试样规格(公称直径mm) |
Ф4-Ф7 |
Ф7-Ф13 |
|
10 |
拉伸试验行程 |
0-200mm |
|
11 |
标称拉伸总长 |
800-1000mm |
|
12 |
位移分辨率 |
0.01mm |
|
13 |
变形测量分辨率 |
0.001mm |
|
14 |
保护功能 |
超过最大试验力2%-5%时自动停机 |
|
15 |
试验机主机形式 |
立式双立柱结构 |
|
16 |
功率 |
AC220V50Hz/3.0KW |
|
17 |
主机尺寸(长×宽×高) |
900×920×2900mm |
